制造高灵敏度、低检测极限、高拉伸性、可调节的敏感范围、超薄器件尺寸的应变传感器依然具有很大的挑战。新利18彩票 的董晓臣教授、杨健教授、邵进军副研究员(共同通讯作者)和蔡依晨博士(第一作者)等人，基于Ti₃C₂T_xMXene /碳纳米管（CNTs）复合材料的纳米网络，可制备成多功能应变传感器。

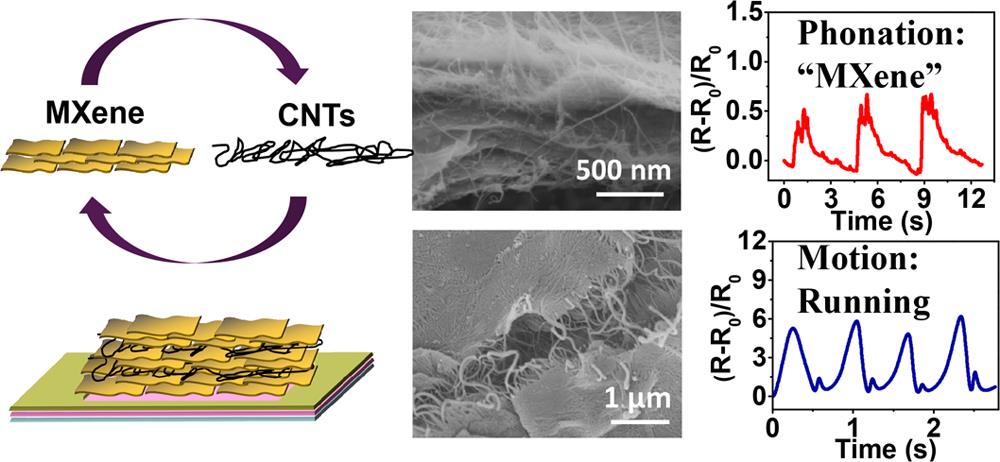

三明治型的Ti₃C₂T_xMXene/CNT传感层由层状的Ti₃C₂T_xMXene薄片和亲水单壁碳纳米管（SWNT）经层层（LBL）喷涂方法制备而成。系统地测试了不同参数条件制备的三明治型Ti₃C₂T_xMXene/CNT应变传感器，发现三明治结构可以利用重叠的Ti₃C₂T_xMXene纳米层之间相对滑动、裂痕和褶皱产生电阻变化；同时相互连接的CNT在MXene纳米片之间起导电桥梁作用，实现其可逆滑动和导电路径的可逆变化，改变重叠区域的导电路径，进而改变接触电阻，实现应变传感。该复合材料制备的应变传感器结构独特，有超低检测极限（0.1％应变），高拉伸性（高达130％），高灵敏度（灵敏度系数~772.6），可调节的应变检测范围（30-130％），超薄器件尺寸（<2 μm）及优异的耐久性和稳定性（>5000次循环）。Ti₃C₂T_xMXene/CNT传感器在假肢反馈和检测人体运动健康等领域有着良好的应用前景。
