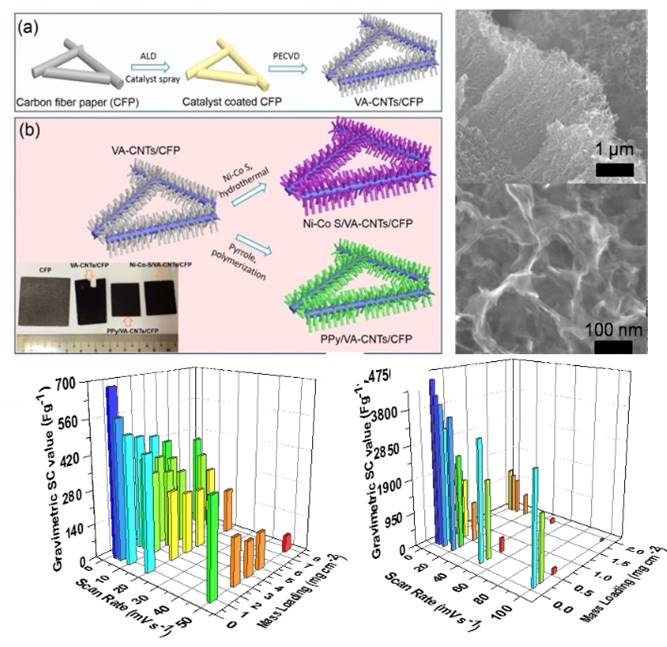

赝电容性材料，如二元金属硫化物，拥有比单金属硫化物和二元金属氧化物更高的比电容，在能量储存器件上显示出巨大的应用潜力，但在超级电容器件中组装时却往往会产生较低的能量密度。为了提高器件中赝电容材料的能量密度极限，IAM团队的来琳斐教授和新加坡南洋理工大学的申泽骧教授课题组提出了一种新型能量存储器件的自支撑电极结构，垂直阵列碳纳米管/碳纤维纸上进行合理的设计和同轴生长镍钴硫，该工作的第一作者为才翛奕，第一单位为南工IAM。对于三维多孔材料而言，真空蒸镀或水热法并非阵列碳纳米管的有效制备方法。为了避免催化剂在高温下融入碳层，必须构建有效的缓冲层，另外，催化剂前驱体的纯化、高温热解处理、等离子体增强气相沉积条件等对于三维阵列碳纳米管的制备都非常重要。三维阵列碳纳米管/碳纤维纸提高了活性材料的面积负载量。以镍钴硫/阵列碳纳米管/碳纤维纸为正极和聚吡咯/阵列碳纳米管/碳纤维纸为负极的非对称储能装置，在功率密度为200W kg^-1时具有高能量密度82 W h kg^-1。

该项工作发表在：J. Mater. Chem. A,2015,3, 22043，封面。DOI: 10.1039/c5ta05961e。

文章链接：http://pubs.rsc.org/-/content/articlehtml/2015/ta/c5ta05961e
