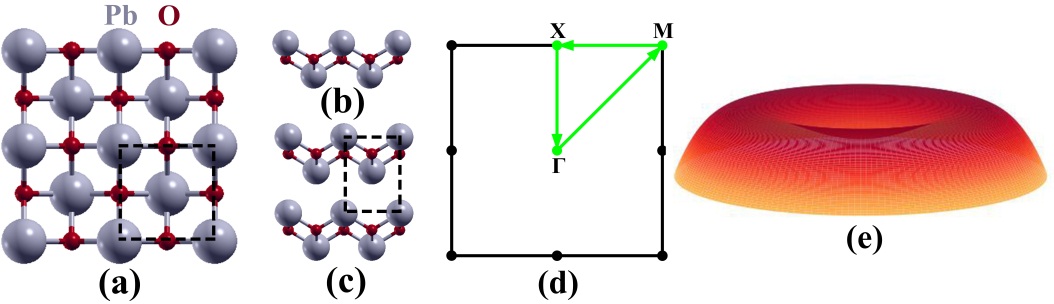

自石墨烯问世以来,二维材料得到广泛关注。作为地球上极为丰富的氧化物,却很少能够在二维材料中找到它们的身影。IAM团队程迎春教授课题组借助第一性原理计算方法,预测空穴掺杂的一氧化铅(PbO)是新型的二维铁磁性半导体材料。PbO具有四方层状结构,层与层之间依靠范德华力堆垛在一起,如图(a-c)所示。随着层数的减少,PbO的带隙逐渐增加。当层数降至单层时,PbO由间接带隙转变为直接带隙,这预示着单层PbO在光电领域的应用有着重要应用。二维材料由于柔性,很容易通过应变来调节能带结构。当双轴应变超过3%时,单层PbO的价带顶会向Γ点两侧转移,形成独特的 “墨西哥帽”状能带结构,如图(e)所示。“墨西哥帽”状能带结构使得二维PbO在其价带边缘有着非常平坦的色散,在价带顶形成范霍夫奇点,当调节费米能级到范霍夫奇点附近,会导致电子结构的不稳定性,从而诱导出铁磁性。掺杂浓度、应变和层数都会影响材料的铁磁性。
该工作近期发表于J. Mater. Chem. C, 2017, DOI: 10.1039/c7tc00299h.
文章链接:http://pubs.rsc.org/is/content/articlehtml/2017/tc/c7tc00299h
文章附件:JMCC_cheng.pdf
