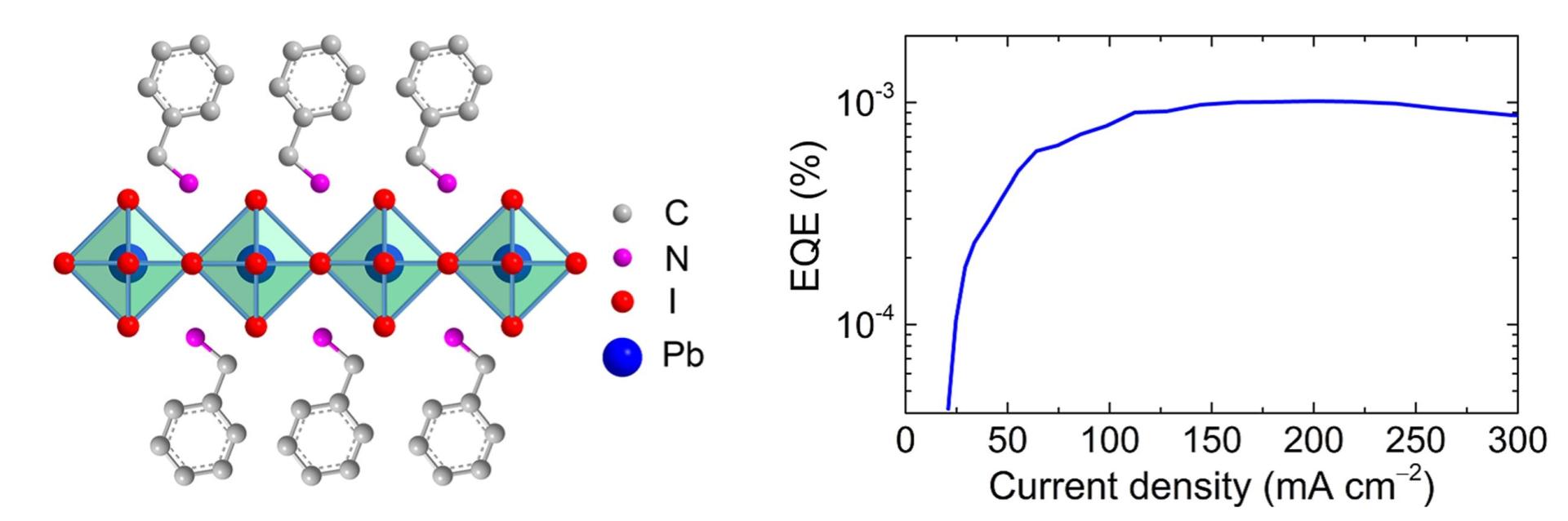

金属卤化物钙钛矿材料兼具无机和有机材料在光学特性、电学特性、机械可塑、溶液加工、低温处理等方面的优势，在光电器件的应用方面发展迅速。与传统三维金属卤化物钙钛矿材料相比，二维金属卤化物钙钛矿材料成膜质量好，对光、热、水等环境耐受力高，是很好的发光材料。然而，由于此类材料在室温下存在较强的激子声子相互作用而导致激子淬灭，使得发光器件只在液氮温度下才工作。我们利用苯甲胺铅碘二维钙钛矿材料，通过优化界面层、发光层厚度和形貌，首次实现了基于二维金属卤化物钙钛矿材料的室温发光器件，在驱动电压5V时获得最大亮度9cd cm^-2，最大外量子效率0.005%。飞秒荧光动力学表明，器件较低的发光效率主要原因在于二维钙钛矿材料较短的激发态寿命。该工作发表于Appl. Phys. Lett.2016,109, 151101上，为二维钙钛矿材料在发光器件中的应用奠定了基础。

文章链接：

http://scitation.aip.org/content/aip/journal/apl/109/15/10.1063/1.4964413

文章附件：李仁志-APL-2016-two-dimensional lead halide perovskites.pdf
