多功能性材料在有机电子学器件中的需求及制备工艺的简便，使得对它们的研究有着巨大的价值。有机发光晶体管（OLET），集合了有机发光二极管（OLED）的发光性能与有机场效应晶体管（OFET）的开关性能，功能多样，且器件结构简单，是有机电子学领域发展的前景目标。自2003年，OLET首次被报导以来，各国的科研机构对此的研究已有了突破性的进展。 然而这些OLET往往表现出的是单色光，白光的OLET始终没有课题组报导过。原因是同时具有高迁移率和白光性质的材料很是稀少，到目前为止，虽然已有很多研究集中在设计高迁移率或者白光的材料，但是还没有出现过同时具备这两个性质的材料。这类集高迁移率和纯白光发射的材料，对于实现自驱动的OLED显示或照明是十分必要的，所以，对此类材料的研究迫在眉睫。
新利18彩票 黄维和孟鸿课题组在研究中，意外地发现当把2-芴蒽（FlAnt）和连二蒽（2A）以1:9的比例混合，得到掺杂体（Mixture1/9），基于Mixture1/9所制备的有机发光二极管（OLED）器件综合了FlAnt的蓝光和2A的黄绿光，在高驱动电压下，发射出近白光。而当驱动电压为10V时，发射出的光几乎为纯白色，CIE（0.33，0.34），亮度为2560 cd m-2。

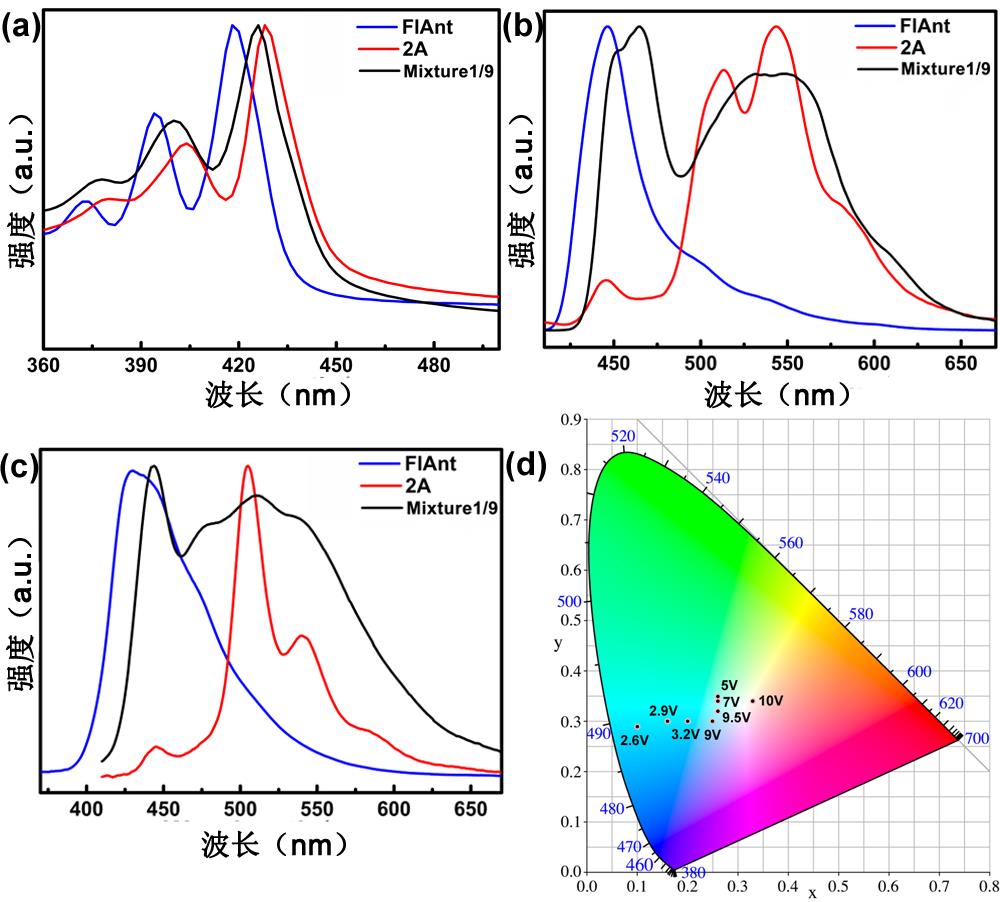

图1 材料FlAnt，2A和Mixture1/9的UV(a)，PL(b)和EL(c)光谱；(d) 基于Mixture1/9的OLED器件在不同驱动电压下的CIE值变化。
由于两个材料的单晶结构相似，少量FlAnt的掺杂没有造成体系内大量的陷阱。纯FlAnt和2A材料的OTFT器件迁移率分别是0.22 cm2/Vs和3.19 cm2/Vs，基于Mixture1/9所制备的OTFT器件迁移率高达1.56cm2/Vs。这表明少量FlAnt与2A材料的掺杂在实现白光的同时，也保证了足够好的电荷传输性质。这是第一次实现材料的高迁移率和纯白光双重性质，为自驱动的OLED照明和显示提供了材料基础，也为日后多功能材料的设计开辟了一条新的道路。这一成果近期发表在 ”Angew. Chem. Int. Ed.”上，文章的第一作者是新利18彩票 博士研究生陈梦芸。

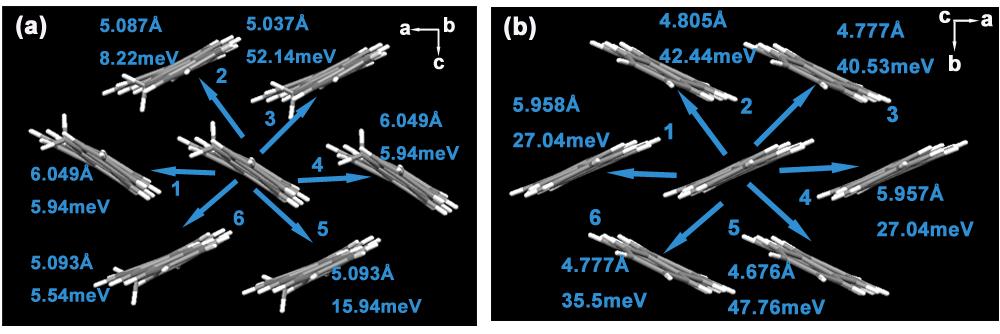

图2 材料FlAnt (a) 和2A (b) 的单晶结构
文章链接：http://onlinelibrary.wiley.com/doi/10.1002/anie.201608131/full
文章附件：
孟鸿-2017-2-Fluorenyl-2-anthracene and 2-anthracence Showing White EmissionAnthryl-2-.pdf
当前位置：
