多向波纹内翅片管

授权（专利）号：CN201310134366.3（发明专利）
发明（设计）人：凌祥;柳林
摘要：

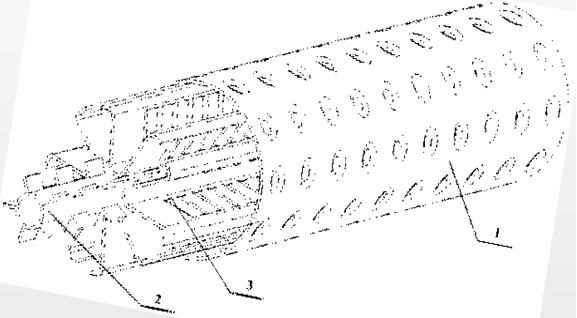

本发明提供了一种多向波纹内翅片管，包括外管，在外管的内周面均匀分布有多个多向波纹内翅片；所述多向波纹内翅片包括一个根部、两个直壁以及两个折弯，所述两个直壁上分布有多向波纹，同一直壁上的多向波纹的纹路趋势一致；所述折弯与所述外管的内表面钎焊；所述直壁沿所述外管径向伸展；所述外管与所述多向波纹内翅片形成多个平行流通通道。本发明所提供的多向波纹内翅片管结构形式多样，且易成型加工，与光管相比有效传热面积显著增大，能够强制引导管内流体介质流型，二次流增强、横向扰流加剧、湍流度加大、强力干扰流体介质边界层，达到高效强化传热的目的，同时管内纵向流动阻力可控，与普通内翅片管相比，相同热负荷，阻力显著降低。
