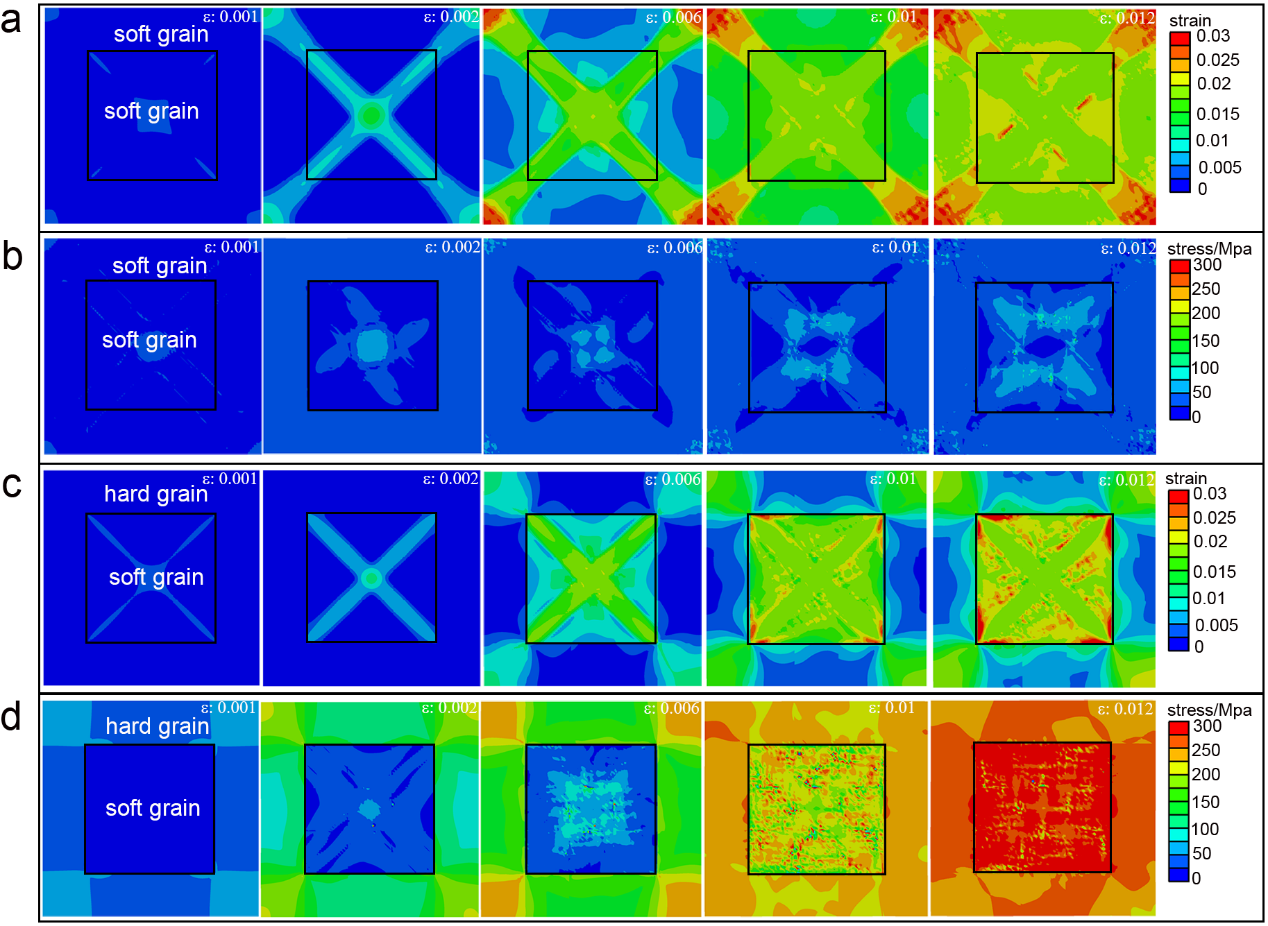

轻质镁合金是交通运输、航空航天及国防军工等领域重要的轻量化材料。具有密排六方结构的镁合金在室温下易于启动滑移系少,各向异性强,变形行为复杂。很长一段时间以来,研究者对具有单一织构组分镁合金的力学性能和变形行为进行了大量研究,与单一织构组分相比,多织构组分可以有效的弱化织构,改善镁合金的各向异性及成形性能。然而,目前关于多织构组分镁合金强度及变形行为与织构组分及其体积分数之间的定量关系尚未有研究。先进轻质高性能材料研究中心的信运昌教授等人利用一次压缩及退火处理成功制备出多种软/硬取向晶粒双织构AZ31镁合金,并实现了对双织构组分的体积分数进行了定量控制,对不同样品的力学行为及变形机制进行了系统的研究。研究发现,双织构样品的屈服强度与传统的混合法则计算值有显著偏离。通过计算分析表明,该现象主要与双织构组分的应变配分有关,进而提出了一种修正的混合法则公式。在变形机理方面发现,与单织构相比,双织构组分镁合金变形时更容易激发具有低施密特因子的孪晶变体。传统的应变张量分析准则无法解释此论文中所报道的结果,随后利用晶体塑性有限元模拟研究揭示了其相关机制:低施密特因子孪生变体启动主要与晶粒内部孪生变体间相互作用有关,而非相邻晶粒之间的应变协调,其主要原因在于相邻晶粒之变变形传递非常困难,此时晶粒内部不同孪生变体之间相互作用对孪生变体的启动起主导作用,这也是传统应变张量分析准则失效的主要原因。该研究结果表明应变张量分析准则是有使用条件的,需要考虑相邻晶粒之间变形传递的难易程度,这一发现有利的丰富了孪生变体选择判定准则和分析方法。该成果以题为“A quantitative study on mechanical behavior of Mg alloys with bimodal texture components”发布在Acta Materialia上,其中赵玲玉博士为论文第一作者,管博博士为论文的共同第一作者,信运昌教授为论文的通讯作者。原文连接:https://doi.org/10.1016/j.actamat.2021.117013
