铝合金因其密度低，超高强度等综合性能优越而广泛用于航空航天领域。在T6峰时效状态下，有固溶强化、晶界强化、位错强化、析出强化等多种强化行为实现其超高强度。其中，析出强化是对强度贡献最大的一种方式，其机制源于时效过程中析出的纳米析出相对载荷下位错的阻碍作用。通常情况下，该纳米析出相化学式为MgZn₂，是呈C14堆叠的Laves相。但是，在研究过程中，本中心研究人员首次观察到了具有C15堆叠方式的新型纳米析出相，并进一步对其来源机制进行了表征分析。该论文采用喷射成形7055合金为研究对象，利用球差矫正透射电镜对峰时效状态下合金内的纳米析出相进行表征发现，该C15堆叠的新型纳米析出相来源于C14结构相应力作用下的同步剪切转变，且首次在铝合金体系中观察到同步剪切过程。该成果以题为“Phase transition induced by synchroshear in Al-Zn-Mg-Cu alloy” 发布在Scripta Materialia上，其中，向开云为论文第一作者，贾志宏教授为论文的通讯作者，丁立鹏副教授为论文的共同通讯作者。文献链接：https://doi.org/10.1016/j.scriptamat.2022.114577。

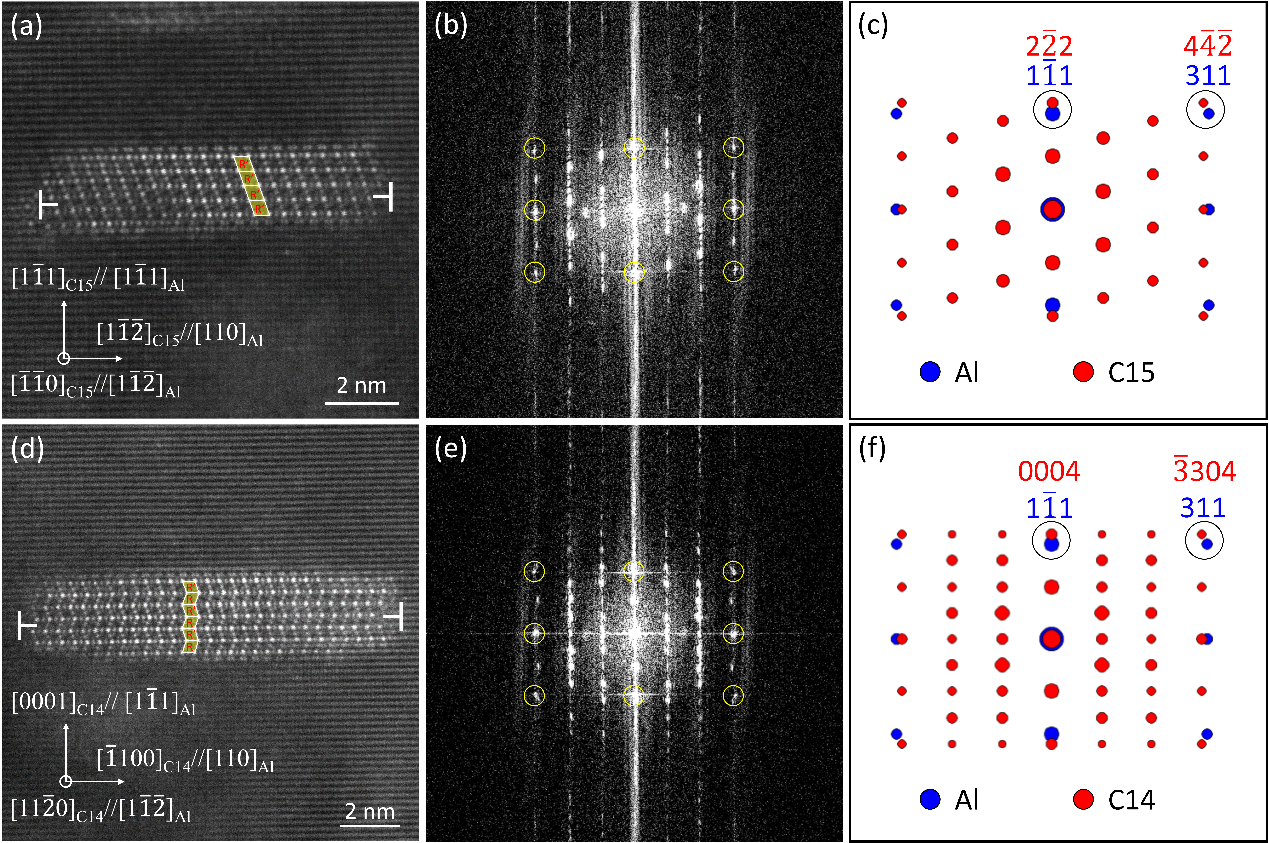

图1(a)新发现的具有C15堆叠的相及(d)常规C14堆叠的MgZn₂纳米析出相

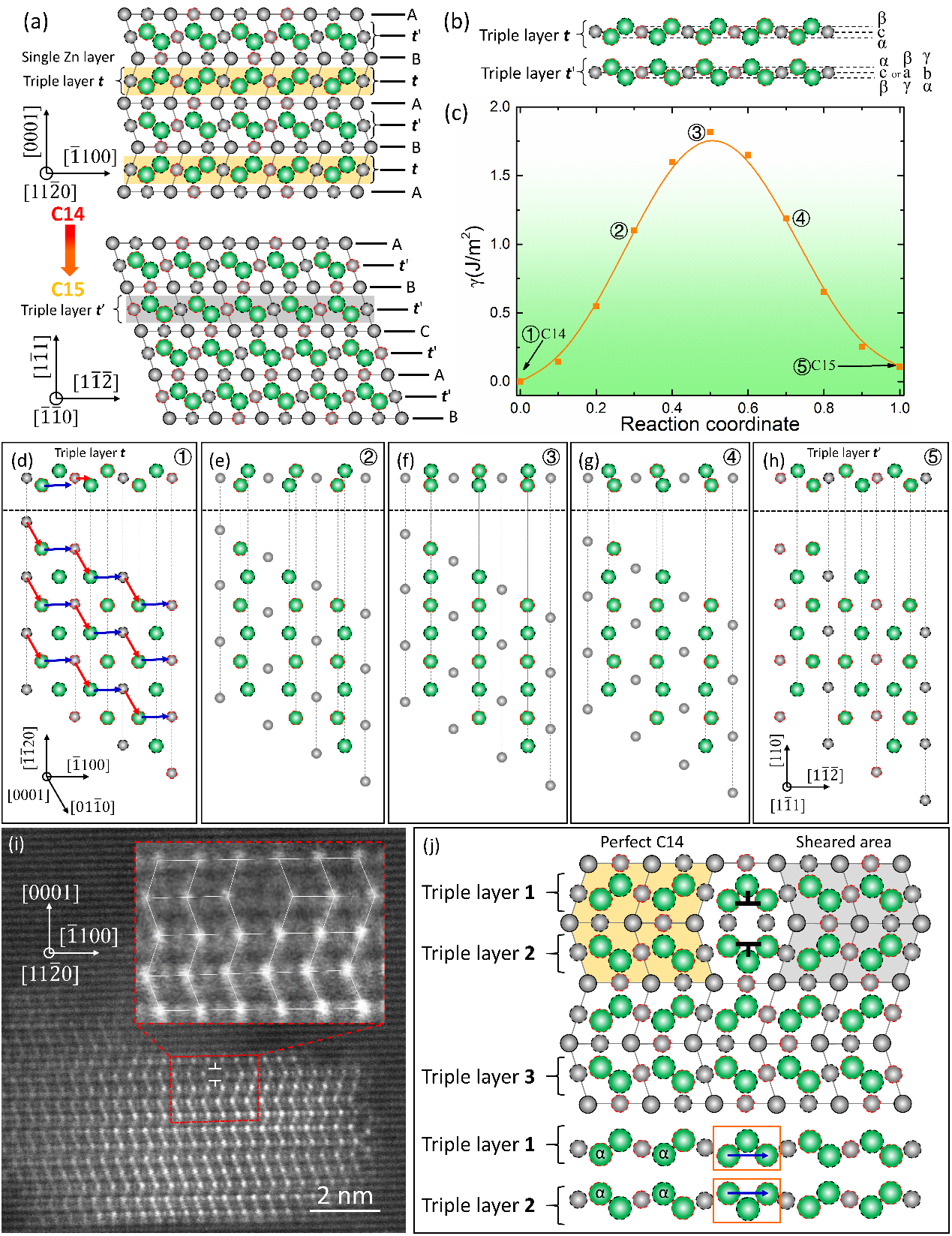

图2 C14相通过同步剪切机制转变为C15堆叠相的原子级示意图。
